汽车色差仪选购与使用指南

汽车色差仪是汽车行业全流程色彩与外观管理的核心设备，通过高精度分光测色、光泽测量及涂层分析技术，实现车身、内饰、零部件从原料检测到成品控制的色彩量化管理，广泛应用于整车厂、零部件供应商的色彩一致性管控，解决金属漆 / 珠光漆测色、多材质色彩统一等行业难题。

一、核心参数优先级

1. 测量角度：金属漆 / 珠光漆需支持多角度测量（推荐 15°/45°/60°/110°），常规车漆及内饰件至少覆盖 45°/60°，符合汽车涂料测色标准。

2. 测量精度：重复性 ΔE≤0.05（CIELab 色空间），光学分辨率＜10nm，确保不同批次零部件色彩偏差可量化。

3. 光源类型：统一采用 D65 标准光源（符合 ISO 105-J01），部分场景需兼容 A 光源（模拟室内照明），匹配汽车实际观测环境。

4. 材质适配性：需支持车漆、塑料、皮革、织物、金属、玻璃等多材质测量，避免跨材质测色偏差。

5. 测量孔径：小面积部件（如仪表盘按钮）需支持 1-3mm 孔径，车身、引擎盖等大面积部件适配 8-10mm 孔径，兼顾精度与效率。

6.


二、典型机型对比

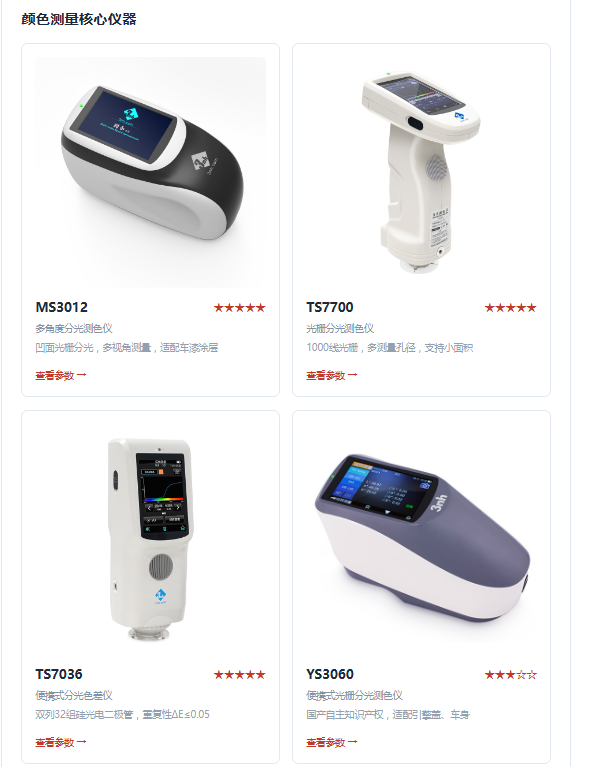

2.1 颜色测量核心仪器

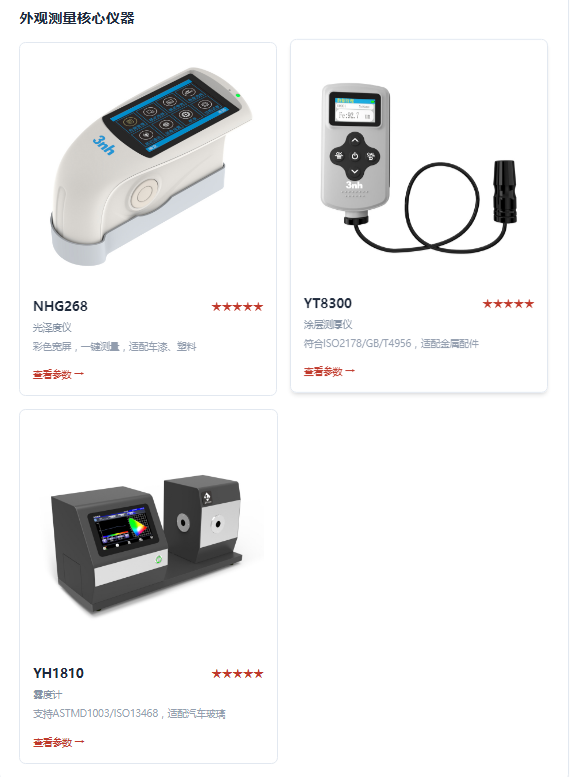

2.2 外观测量核心仪器

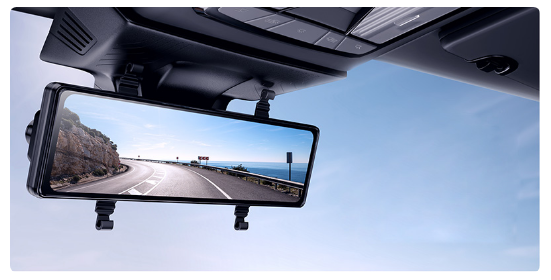

2.3 摄像头检测设备（行车记录仪专项）

三、功能选择（全流程场景适配）

3.1 汽车外观色彩管理

• 车身 / 引擎盖（金属漆 / 珠光漆）：优先选 MS3005，需具备多视角测色功能，支持车漆批次色差趋势分析，辅助优化喷涂工艺。

• 轮毂 / 金属配件：选 TS7700+YT8300 组合，兼顾色彩测量与涂层厚度检测，避免金属基底对色彩的影响。

• 汽车玻璃：搭配 YH1810 雾度计，同步检测雾度（≤2% 为合格）与透光率（≥75%），确保光学性能达标。

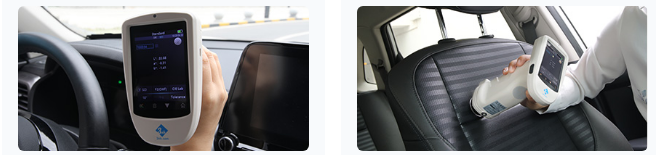

3.2 汽车内饰色彩管理

• 仪表盘 / 按钮（小面积部件）：选 TS7700，启用 1-3mm 小孔径，避开缝线、标识区域采样，确保数据准确。

• 座椅 / 门饰板（皮革 / 织物）：用 TS7600（适配柔性材质），支持织物表面均匀性扫描，检测局部色差（ΔE≤0.8 为合格）。

• 方向盘（塑料 + 金属拼接）：需仪器支持材质自动识别，分别测量不同区域色彩，避免跨材质误差。

3.3 行车记录仪摄像头检测

1. 硬件端：配备 ISO 标准测试卡（含色彩还原、分辨率模块）与 HC5100 透射灯箱（确保光源稳定）。

2. 软件端：用 iQstest 软件，自动分析色彩还原度（偏差≤5%）、白平衡（色温偏差≤300K），生成可视化报告。

四、工作原理与技术规范

4.1 核心工作原理

• 色彩测量：通过光栅分光技术将光分解为 400-700nm 波长光谱，计算 CIELab 色空间参数（L：明度、a：红绿轴、b：黄蓝轴），ΔE（总色差）判定是否合格（汽车行业通常要求 ΔE≤1.0）。

• 多角度测色（金属漆 / 珠光漆）：金属漆含铝粉、珠光粉，不同角度反射光不同，通过 15°（高光）、60°（常规）、110°（阴影）多视角测量，全面捕捉色彩特征。

• 涂层厚度测量：采用电磁感应原理，检测车漆涂层厚度（通常车身涂层厚度为 80-150μm），避免过薄（易腐蚀）或过厚（易开裂）。

4.2 行业标准

• 色彩测量：符合ISO 105-J01（纺织品与塑料色彩牢度测试）、SAE J2527（汽车涂料色彩测量标准）。

• 涂层厚度：遵循ISO 2178（非磁性金属涂层厚度测量）、GB/T 4956（磁性基体上非磁性涂层厚度测量）。

• 雾度检测：参照ASTM D1003（透明塑料雾度与透光率测试）、ISO 13468（玻璃光学性能测试）。

五、使用注意事项

5.1 校准规范

• 校准工具：必须使用机型配套的专用白板（如 MS3005 配多角度校准白板），禁止混用其他品牌校准件。

• 环境要求：校准温度需稳定在 23±3℃，湿度 40%-60%，避免在喷涂车间（粉尘多）、阳光直射处校准。

• 校准频率：

1. MS3005（多角度）：每测量 50 个部件后重新校准，重点校准 15°/110° 视角。

2. TS7700/TS7036：支持自动校准提醒（间隔 1.5 小时 / 80 次测量），开机必须校准。

3. 外观测量仪器（NHG268/YT8300）：每周校准 1 次，用标准光泽块（光泽值 50GU/70GU）、标准厚度块校准。

5.2 测量技巧

• 车身测量：避开划痕、污渍区域，每个部件至少测 3 个点（如引擎盖选左、中、右），取平均值作为最终数据。

• 内饰测量：皮革部件需先抚平褶皱，织物部件选择纹理均匀区域，测量压力保持 0.5-0.8N（避免压变形）。

• 金属漆测量：多视角测量时，确保仪器与测量面垂直，视角切换后需等待 1 秒再采样，避免数据波动。

5.3 数据管理

• 软件搭配：建议使用三恩时 SQCX 专业软件（色彩管理）+iQstest 软件（摄像头检测），实现数据联动。

• 数据输出：

1. 整车厂：按月生成 “零部件色彩趋势图”，分析不同供应商的色差波动（偏差＞0.5 需预警）。

2. 零部件厂：按批次导出 “色彩检测报告”，包含 CIELab 参数、ΔE 值、涂层厚度，作为交付凭证。

• 数据存储：重要数据需备份（至少保存 3 年），便于质量追溯（如客户投诉时调取历史数据）。

六、成功案例

1. 某合资车企（车身色彩管控）：采用 MS3005 多角度分光测色仪 + YT8300 涂层测厚仪，解决车身与塑料保险杠色差问题，色彩合格率从 85% 提升至 99.8%，年节约返工成本 600 万元。

2. 某新能源车企（内饰色彩统一）：通过 TS7700 分光测色仪 + NHG268 光泽度仪，实现内饰 “塑料 + 皮革 + 金属” 多材质色彩统一，客户对内饰色彩满意度提升 32%。

3. 某零部件厂（摄像头检测）：引入 “测试卡 + HC5100 灯箱 + iQstest 软件” 方案，行车记录仪摄像头色彩还原合格率从 78% 提升至 99%，不良品率下降 21%。
