三恩时电力电网监控影像测试方案

电力电网监控系统作为电网安全运维的“千里眼”，其影像质量直接关系到电网设备缺陷的实时发现、故障定位与应急处置效率。相较于移动巡检影像，监控影像更强调“实时性、连续性、稳定性”，且需适配变电站、输电线路、配电房等多场景的复杂环境。本方案针对电力电网监控影像的核心需求，构建全链路、场景化的测试体系，确保监控影像能精准捕捉设备状态、实时传输数据、稳定支撑运维决策。

一、测试核心导向与目标

本方案以“保障实时监控、适配多场景环境、支撑快速处置”为核心导向，聚焦固定监控摄像头、球机等监控设备，通过测试验证监控影像在“采集-传输-存储-分析”全链路的性能表现，确保影像具备“实时清晰、连续稳定、缺陷可辨、应急可靠”的核心特质，满足电网24小时不间断监控、缺陷实时预警、故障快速追溯的业务需求。

二、监控影像核心性能测试体系

结合监控影像“实时采集、长期连续、多场景适配”的特点，构建六大核心性能指标的量化测试体系：

（一）实时性测试

实时性是监控影像的核心要求，直接影响缺陷发现与应急处置效率，重点测试影像采集、传输、显示的延时性能：

- 测试指标：采集延时、传输延时、端到端总延时。

- 测试方法：采用高精度时间同步设备，在监控摄像头采集端、传输链路节点、监控中心显示端分别标记时间戳，通过专业软件计算各环节延时；模拟设备缺陷（如导线异物、绝缘子破损），记录从缺陷出现到监控中心显示的总耗时。

- 合格标准：采集延时≤50ms，传输延时（1000米链路）≤100ms，端到端总延时≤200ms，确保缺陷能被实时发现，为应急处置争取时间。

（二）静态与动态清晰度测试

监控影像需同时清晰呈现静止设备细节与移动目标（如巡检人员、异物飘落），重点测试不同状态下的清晰度表现：

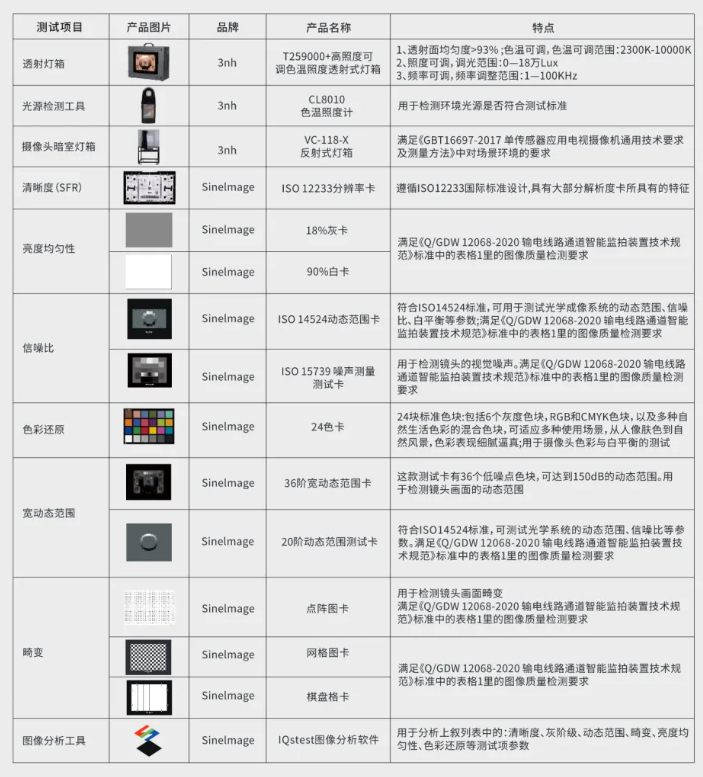

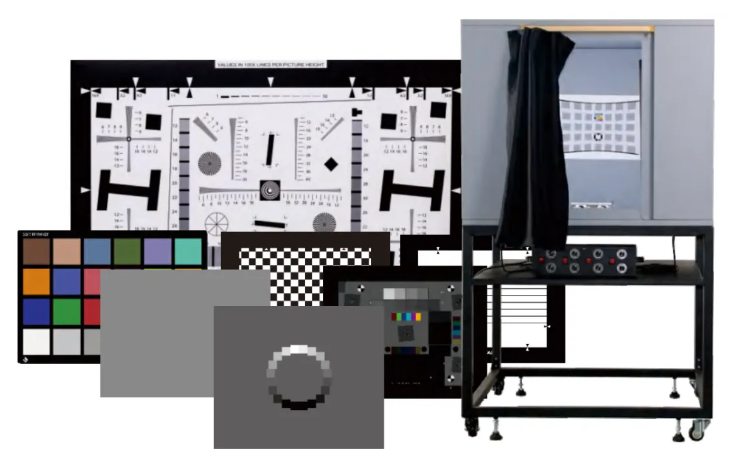

- 静态清晰度：遵循ISO 12233标准，在监控范围内放置ISO 12233测试卡，通过IQstest软件计算中心与边缘区域的清晰度（线对数），验证设备螺丝、接线端子、绝缘层纹理等细节的呈现能力。

- 动态清晰度：在监控场景中设置移动目标（速度0.3-1m/s），拍摄后通过软件分析移动目标的边缘锐度，确保巡检人员作业状态、飘落异物等动态场景清晰可辨。

- 合格标准：静态清晰度≥1000线（中心）、≥800线（边缘）；动态清晰度≥500线，满足缺陷细节与动态目标的识别需求。

（三）色彩还原与缺陷辨识度测试

针对电网设备缺陷的色彩特征（如金属锈蚀呈红褐色、绝缘老化呈黄褐色、油渗漏呈深色），专项测试影像的色彩还原准确性与缺陷辨识度：

- 测试方法：使用24色标准色卡及电网缺陷模拟样本（锈蚀金属片、老化绝缘子、渗漏油样），在不同光照条件下拍摄，通过软件比对色彩偏差（ΔE），并组织专业运维人员进行缺陷识别盲测。

- 合格标准：典型缺陷色的色彩偏差ΔE≤3，专业人员缺陷识别准确率≥98%，避免因色彩失真导致缺陷漏判或误判。

（四）连续工作稳定性测试

电网监控需24小时不间断运行，稳定性是关键指标，重点测试设备长时间工作下的影像质量与硬件可靠性：

- 测试方法：将监控设备置于标准工作环境中，连续运行72小时，每2小时采集一次影像样本，分析清晰度、帧率、色彩等指标的波动情况；同时监测设备温升、功耗及异常重启次数。

- 合格标准：72小时内影像指标波动≤±5%，帧率稳定在25fps（无卡顿），设备无异常重启，温升≤30℃，确保长期连续监控无故障。

（五）抗干扰性能测试

电网监控场景存在强电磁干扰（如变压器、高压柜）、信号传输干扰等问题，专项测试影像抗干扰能力：

- 电磁干扰测试：在电磁屏蔽室中模拟10kV-220kV设备的电磁环境，拍摄标准影像，分析影像是否存在花屏、噪点、条纹等干扰现象，计算信噪比（SNR）。

- 传输干扰测试：模拟1km、5km、10km不同传输距离，采用网线、光纤等主流传输方式，测试影像传输的误码率、帧率稳定性及延迟变化。

- 合格标准：强电磁环境下信噪比≥45dB，无明显干扰现象；10km传输距离内误码率≤0.01%，帧率波动≤±1fps，确保干扰环境下影像稳定传输。

（六）低码率压缩性能测试

电网监控需存储海量影像数据，低码率压缩是降低存储成本的关键，测试压缩后影像质量与存储效率的平衡：

- 测试方法：采用H.265、H.264等主流压缩格式，设置不同码率（1Mbps-8Mbps）对标准影像进行压缩，比对压缩前后的清晰度、色彩偏差及缺陷辨识度，同时计算存储容量（1路摄像头24小时存储容量）。

- 合格标准：码率3Mbps时，清晰度损失≤8%，缺陷辨识度≥95%，单路24小时存储容量≤32GB，在保障质量的同时降低存储成本。

三、多场景环境适配专项测试

电网监控覆盖变电站、输电线路、配电房、电缆隧道等多场景，环境差异大，需针对性开展适配测试：

（一）变电站监控场景测试

核心挑战：强电磁干扰、设备密集、昼夜温差大。

- 电磁环境模拟：模拟GIS设备、变压器产生的强电磁场，测试影像抗干扰能力。

- 密集场景测试：搭建设备密集模拟场景（含变压器、断路器、端子箱等），测试影像对多设备同时监控时的细节呈现能力，避免因设备遮挡导致的盲区。

- 温差测试：模拟-10℃至40℃昼夜温差，测试设备开机速度、影像稳定性及镜头防雾性能。

（二）输电线路监控场景测试

核心挑战：野外极端环境（高温、高湿、沙尘、暴雨）、光照复杂。

- 气候环境模拟：利用高低温试验箱模拟-20℃至60℃温度范围，结合沙尘、淋雨测试，验证设备密封性能与影像稳定性。

- 光照模拟：模拟日出逆光、正午强光、暴雨天低光照等场景，测试影像自动曝光、白平衡调节能力及低光降噪性能。

（三）配电房/电缆隧道监控场景测试

核心挑战：密闭空间、低光照、高湿、粉尘多。

- 低光测试：模拟配电房夜间关灯（0.1lux）、应急灯照明（5lux）场景，测试影像夜视效果与清晰度。

- 高湿粉尘测试：模拟90%高湿、粉尘浓度0.5mg/m³的环境，连续运行48小时，测试设备防尘防水性能及影像洁净度。
